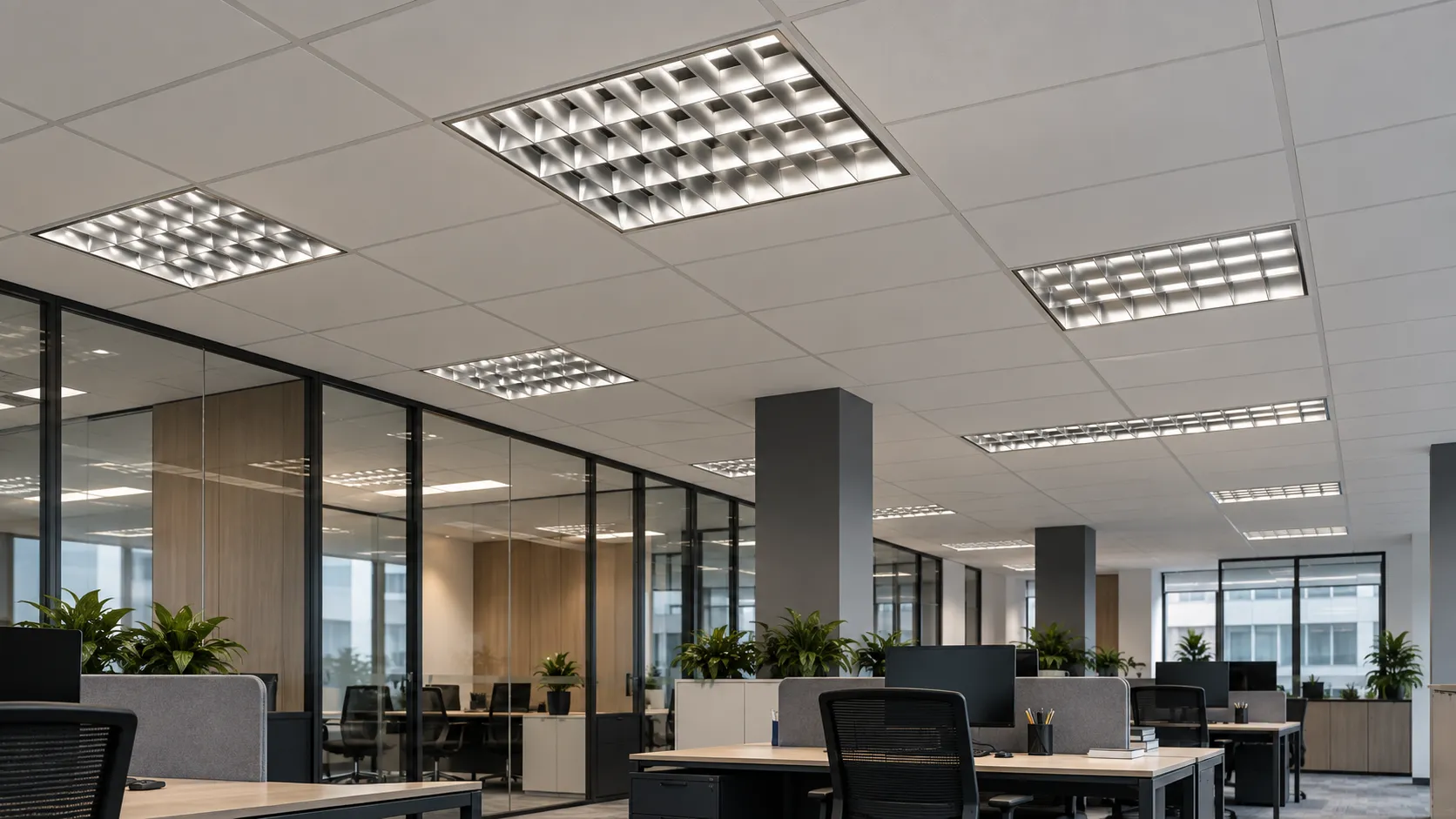

Rasteri i kancelarijske svetiljke namenjeni su ravnomernom i funkcionalnom osvetljenju radnih, poslovnih i javnih prostora. Najčešće se koriste u kancelarijama, školama, ordinacijama, prodavnicama, hodnicima i drugim objektima u kojima je potrebna dobra vidljivost tokom dužeg boravka i rada.
Raster svetiljka može imati ugradno ili nadgradno kućište, aluminijumski raster ili opalni difuzor i koristiti različit broj fluorescentnih T5 ili T8 cevi.
Pri izboru treba proveriti dimenzije, način montaže, broj i snagu cevi, tip grla, vrstu rastera, elektronski balast, IP zaštitu i mogućnost održavanja.
Ako planirate osvetljenje celog poslovnog ili proizvodnog objekta, prvo pročitajte vodič Kako izabrati industrijsku i tehničku rasvetu.
Šta je raster svetiljka?
Raster svetiljka je pravougaona ili kvadratna svetiljka sa sistemom lamela koje kontrolišu i usmeravaju svetlost.
Najčešće se sastoji od:
- metalnog kućišta;
- jednog ili više grla;
- fluorescentnih T5 ili T8 cevi;
- elektronskog balasta;
- reflektujuće površine;
- aluminijumskog rastera ili opalnog difuzora;
- priključnih elemenata;
- pribora za ugradnu ili nadgradnu montažu.
Raster smanjuje direktan pogled prema svetlosnim cevima i pomaže u raspodeli svetlosti prema radnoj površini.
Naziv „raster“ može se odnositi i na samu rešetkastu optiku i na kompletnu kancelarijsku svetiljku sa takvom optikom.
Gde se koriste kancelarijske raster svetiljke?
Rasteri se najčešće koriste u prostorima u kojima je potrebno ravnomerno opšte osvetljenje.
Pogodni su za:
- kancelarije;
- učionice;
- sale za sastanke;
- ordinacije;
- čekaonice;
- administrativne prostore;
- prodajne objekte;
- biblioteke;
- hodnike;
- recepcije;
- laboratorije;
- servisne prostorije;
- javne ustanove;
- pomoćne tehničke prostorije.
U savremenim enterijerima mogu se kombinovati sa linijskim LED svetiljkama, lokalnim radnim lampama ili drugim izvorima svetlosti.
Ugradni rasteri
Ugradni raster postavlja se u otvor spuštenog plafona. Njegovo kućište je uglavnom skriveno, dok raster ili difuzor ostaju u ravni sa plafonom.
Čest format ugradne svetiljke je približno 595 × 595 mm. Takva dimenzija namenjena je uklapanju u standardni modularni spušteni plafon.
Prednosti ugradne montaže su:
- uredan i diskretan izgled;
- mala vidljiva visina svetiljke;
- uklapanje u raster spuštenog plafona;
- ravnomeran raspored svetiljki;
- jednostavno planiranje većih kancelarija.
Pre kupovine treba proveriti:
- tačne spoljne dimenzije svetiljke;
- dimenzije potrebnog otvora;
- format plafonskog rastera;
- dubinu prostora iznad plafona;
- položaj električnog priključka;
- nosivost plafonske konstrukcije;
- mogućnost pristupa radi održavanja.
Oznaka proizvoda može sadržati skraćenicu U/Z, ali se način montaže uvek mora potvrditi u tehničkim karakteristikama konkretnog proizvoda.
Nadgradni rasteri
Nadgradna svetiljka montira se direktno na čvrst plafon. Kompletno kućište ostaje vidljivo.
Ovakav model pogodan je kada:
- nema spuštenog plafona;
- iznad plafona nema dovoljno prostora;
- nije moguće napraviti ugradni otvor;
- renovira se postojeći objekat;
- potreban je jednostavniji pristup svetiljci;
- instalacija se vodi nadgradno.
Pre montaže treba proveriti masu svetiljke, vrstu podloge, položaj nosača i način dovođenja napajanja.
Oznaka N/Z često se koristi za nadgradne modele, ali konačnu potvrdu treba pronaći u opisu ili tehničkoj specifikaciji proizvoda.
Kvadratni i pravougaoni formati
Rasteri mogu imati kvadratno ili izduženo pravougaono kućište.
Kvadratni rasteri
Kvadratni modeli dimenzija približno 580 × 580 ili 595 × 595 mm pogodni su za modularne spuštene plafone.
U njih se često ugrađuju četiri kraće cevi, na primer:
- 4 × 18 W T8;
- 4 × 14 W T5.
Ovakav format omogućava relativno široku raspodelu svetlosti.
Pravougaoni rasteri
Pravougaoni modeli mogu imati dimenzije približno:
- 1.195 × 300 mm;
- 1.195 × 330 mm;
- 1.245 × 247 mm;
- 1.245 × 300 mm.
U zavisnosti od modela, mogu koristiti dve ili četiri duže T5 cevi.
Pogodni su za raspored u paralelnim redovima iznad radnih stolova, prolaza i dužih prostorija.
T5 i T8 fluorescentne cevi
Raster svetiljke u ponudi mogu koristiti T5 ili T8 fluorescentne cevi. Ove cevi se razlikuju po prečniku, dužini, snazi i tipu grla.
T8 cevi
T8 cev ima veći prečnik i najčešće koristi G13 grlo.
Primer konfiguracije je raster 4 × 18 W T8 sa četiri G13 grla.
T8 svetiljke su česte u starijim poslovnim, školskim i administrativnim objektima. Mogu biti praktičan izbor kada je potrebno zadržati postojeći tip cevi i način održavanja.
T5 cevi
T5 cev je tanja i najčešće koristi G5 grlo.
U rasterima se mogu pronaći konfiguracije kao što su:
- 4 × 14 W T5;
- 2 × 28 W T5;
- 4 × 28 W T5.
T5 i T8 cevi nisu međusobno zamenljive. Imaju različite dimenzije, grla i električne karakteristike.
Pre poručivanja treba proveriti da li svetiljka koristi G5 ili G13 grlo.
Za detaljnije objašnjenje kompatibilnosti cevi, grla i kućišta pročitajte vodič Kako izabrati armature za LED i fluo cevi.
Šta znači oznaka 4 × 18 W?
Oznaka 4 × 18 W znači da je svetiljka predviđena za četiri cevi nazivne snage 18 W.
Slično tome:
- 4 × 14 W označava četiri cevi od 14 W;
- 2 × 28 W označava dve cevi od 28 W;
- 4 × 28 W označava četiri cevi od 28 W.
Zbir nazivnih snaga cevi nije nužno potpuno jednak ukupnoj potrošnji sistema. Balast i druge elektronske komponente takođe mogu imati sopstvene gubitke.
Broj vati ne pokazuje direktno koliko će svetla biti na radnom stolu. To zavisi i od:
- svetlosnog fluksa ugrađenih cevi;
- kvaliteta reflektora;
- oblika rastera;
- čistoće svetiljke;
- visine plafona;
- razmaka između svetiljki;
- boje zidova i plafona;
- rasporeda nameštaja.
Da li su cevi uključene?
Kod raster svetiljke treba proveriti da li se fluorescentne cevi isporučuju zajedno sa kućištem.
Neki proizvodi predstavljaju kompletne svetiljke, dok se kod drugih cevi kupuju odvojeno.
Ako cevi nisu uključene, potrebno je posebno odabrati:
- odgovarajući tip cevi;
- tačnu snagu;
- odgovarajuću dužinu;
- G5 ili G13 grlo;
- temperaturu boje;
- svetlosni fluks;
- indeks reprodukcije boje.
Nemojte pretpostaviti da su izvori svetlosti uključeni samo zato što naziv proizvoda sadrži oznaku poput 4 × 18 W.
Aluminijumski raster
Aluminijumski raster sastoji se od reflektujućih lamela koje usmeravaju svetlost i smanjuju direktan pogled prema cevima.
Njegove prednosti mogu biti:
- bolja kontrola pravca svetlosti;
- smanjenje direktnog odsjaja;
- izraženije usmeravanje prema radnoj ravni;
- klasičan izgled kancelarijske rasvete;
- jednostavan pristup cevima.
Kvalitet i geometrija rastera utiču na raspodelu svetlosti. Sama činjenica da svetiljka ima aluminijumske lamele ne garantuje da će odsjaj biti dovoljno nizak za svaki radni prostor.
Za kancelarije sa velikim brojem monitora treba proveriti deklarisane fotometrijske karakteristike i položaj svetiljki u odnosu na ekrane.
Opalni difuzor
Opalni difuzor je matirani poklopac koji prekriva izvore svetlosti.
Može pružiti:
- mekši izgled svetlosti;
- ravnomerniju svetleću površinu;
- manju vidljivost pojedinačnih cevi;
- lakše vizuelno uklapanje u enterijer;
- dodatnu fizičku zaštitu unutrašnjosti.
Difuzor može smanjiti direktan odsjaj, ali istovremeno apsorbuje deo svetlosti. Zbog toga dve svetiljke sa istim cevima, ali različitom optikom, ne moraju imati isti izlazni svetlosni fluks.
Izbor između aluminijumskog rastera i opalnog difuzora zavisi od željenog izgleda, raspodele svetlosti i namene prostorije.
Elektronski balast
Fluorescentnim cevima potreban je odgovarajući uređaj za pokretanje i regulisanje struje.
Elektronski balast može omogućiti:
- brzo paljenje;
- stabilniji rad;
- manje vidljivo treperenje;
- tiši rad;
- bolju energetsku efikasnost u odnosu na starija rešenja;
- duži vek pravilno odabrane cevi.
Balast mora odgovarati vrsti, snazi i broju priključenih cevi.
Balast za 4 × 14 W T5 ne treba koristiti kao zamenu za uređaj koji nije namenjen istoj konfiguraciji.
Ako svetiljka ne radi pravilno, uzrok ne mora biti samo cev. Potrebno je proveriti grla, kontakte, ožičenje i balast.
Prelazak na LED cevi
Postojeće raster kućište ponekad se može prilagoditi LED cevima, ali kompatibilnost se ne sme pretpostaviti.
LED cevi mogu imati različite načine napajanja:
- napajanje sa jednog kraja;
- napajanje sa oba kraja;
- rad preko kompatibilnog balasta;
- direktno mrežno napajanje nakon odgovarajuće prepravke.
Neodgovarajuće povezivanje može oštetiti cev ili napraviti opasan električni spoj.
Pre prelaska na LED cevi treba proveriti:
- tip grla;
- način napajanja LED cevi;
- kompatibilnost sa postojećim balastom;
- potrebu za uklanjanjem ili premošćavanjem balasta;
- šemu proizvođača;
- oznake na svetiljci;
- odgovornost za izvršenu prepravku.
Svaku izmenu unutrašnjeg ožičenja treba da izvrši kvalifikovano stručno lice.
Ako se želi kompletno novo LED rešenje, može biti praktičnije koristiti namensku LED kancelarijsku svetiljku ili panel umesto prepravljanja starog rastera.
Temperatura boje
Temperatura boje zavisi od ugrađenih fluorescentnih ili LED cevi.
Toplo bela svetlost
Svetlost oko 3000 K deluje prijatnije i toplije. Ređe se koristi za klasične kancelarije, ali može odgovarati recepcijama, ugostiteljskim i reprezentativnim prostorima.
Neutralno bela svetlost
Svetlost oko 4000 K čest je izbor za kancelarije, učionice, ordinacije i prodajne objekte.
Pruža jasnu vidljivost i obično deluje prijatnije od veoma hladnog svetla.
Hladno bela svetlost
Svetlost od približno 6000 do 6500 K deluje hladnije i tehničkije. Može odgovarati pojedinim servisnim, pomoćnim i skladišnim prostorima.
Viša temperatura boje ne znači automatski da svetiljka daje više lumena ili da je kvalitetnija.
Indeks reprodukcije boje
CRI ili Ra pokazuje koliko prirodno izgledaju boje pod određenim izvorom svetlosti.
Za standardne kancelarijske i školske prostore često se koriste izvori sa CRI vrednošću od najmanje 80.
Viša reprodukcija boja može biti važna u:
- dizajnerskim kancelarijama;
- grafičkoj pripremi;
- prodavnicama;
- laboratorijama;
- ordinacijama;
- prostorima za kontrolu kvaliteta.
Karakteristike svetla uglavnom određuju ugrađene cevi, a ne samo metalno kućište rastera.
Osvetljenje radne površine
Kancelarijska rasveta treba da omogući jasnu vidljivost dokumenata, tastature i drugih radnih predmeta.
Na osvetljenost utiču:
- broj svetiljki;
- razmak između svetiljki;
- visina plafona;
- raspored stolova;
- ukupan broj lumena;
- raspodela svetlosti;
- refleksija plafona, zidova i poda;
- starost i čistoća cevi;
- stanje rastera ili difuzora.
Svetiljke ne treba rasporediti samo prema geometriji plafona. Raspored treba uskladiti i sa radnim mestima.
Rasteri i računarski monitori
Nepravilno postavljena svetiljka može se reflektovati u ekranu i izazvati zamor.
Pri planiranju treba uzeti u obzir:
- smer gledanja zaposlenih;
- položaj monitora;
- položaj prozora;
- refleksije na staklenim površinama;
- sjajne radne stolove;
- direktan pogled prema cevima;
- položaj rastera u odnosu na radne redove.
Raster sa lamelama može pomoći u kontroli svetlosti, ali pravilan položaj svetiljki ostaje veoma važan.
Kada su dostupni, treba proveriti podatke o ograničenju odsjaja i fotometrijsku dokumentaciju proizvoda.
IP20 zaštita
Rasteri u ponudi najčešće imaju IP20 zaštitu.
IP20 je namenjen suvim unutrašnjim prostorima i pruža osnovnu zaštitu od dodira i većih čvrstih predmeta.
IP20 svetiljka nije namenjena za:
- spoljašnju montažu;
- vlažne prostorije;
- direktan kontakt sa vodom;
- pranje mlazom;
- veoma prašnjave pogone;
- prostore sa kondenzacijom;
- agresivnu industrijsku sredinu.
Za vlažne, prašnjave ili tehnički zahtevnije objekte treba izabrati odgovarajuću vodootpornu armaturu.
Klasa električne zaštite
Pojedini rasteri pripadaju klasi I električne zaštite. To znači da metalno kućište mora biti pravilno povezano sa zaštitnim provodnikom.
Prilikom montaže treba proveriti:
- stanje uzemljenja;
- priključne kleme;
- kontinuitet zaštitnog provodnika;
- pravilno zatvaranje kućišta;
- stanje izolacije;
- učvršćenje kablova.
Montažu i električno povezivanje treba da izvrši kvalifikovano stručno lice uz isključeno napajanje.
Koliko rastera je potrebno?
Broj svetiljki ne može se pouzdano odrediti samo na osnovu kvadrature.
Potrebno je razmotriti:
- površinu i oblik prostorije;
- visinu plafona;
- broj i tip cevi;
- svetlosni fluks cevi;
- vrstu rastera ili difuzora;
- položaj stolova;
- boju površina;
- doprinos dnevne svetlosti;
- potreban nivo osvetljenosti;
- zahtevanu ravnomernost;
- plan održavanja.
Za veću kancelariju, učionicu, ordinaciju ili prodajni prostor preporučuje se svetlotehnički proračun.
Zamena postojećeg rastera
Pri zameni stare svetiljke prvo treba zabeležiti:
- dimenzije kućišta;
- dimenzije otvora;
- način montaže;
- broj cevi;
- snagu cevi;
- T5 ili T8 format;
- G5 ili G13 grlo;
- tip balasta;
- položaj priključka;
- visinu prostora iznad plafona.
Kod modularnog plafona razlika između 595 i 600 mm može biti značajna. Ne treba kupovati novu svetiljku samo prema približnom vizuelnom utisku.
Ako se menja kompletan sistem, potrebno je uporediti osvetljenost, raspodelu svetlosti i električno opterećenje stare i nove instalacije.
Održavanje
Rasteri zahtevaju povremeno čišćenje i proveru.
Potrebno je kontrolisati:
- prašinu na rasteru;
- zaprljanost difuzora;
- tamnjenje krajeva cevi;
- promenu boje svetlosti;
- treperenje;
- sporije paljenje;
- zujanje;
- stanje grla;
- stabilnost kućišta;
- stanje zaštitnog provodnika;
- ispravnost balasta.
Prašina na reflektujućim lamelama može znatno smanjiti količinu korisne svetlosti.
Čišćenje i zamenu cevi treba obavljati uz isključeno napajanje. Raster i difuzor treba pažljivo ukloniti prema konstrukciji konkretnog modela.
Najčešće greške
Najčešće greške pri izboru rastera i kancelarijskih svetiljki su:
- kupovina samo prema spoljnim dimenzijama;
- mešanje ugradnih i nadgradnih modela;
- pogrešan format plafonskog otvora;
- izbor T5 cevi za T8 svetiljku;
- izbor T8 cevi za T5 svetiljku;
- mešanje G5 i G13 grla;
- pretpostavka da su cevi uključene;
- zanemarivanje tipa balasta;
- poređenje samo prema ukupnom broju vati;
- nedovoljno svetla na radnim stolovima;
- preveliki razmak između svetiljki;
- loš položaj u odnosu na monitore;
- neodgovarajuća temperatura boje;
- korišćenje IP20 modela u vlažnom prostoru;
- nepravilno uzemljenje metalnog kućišta;
- nestručna prepravka za LED cevi;
- otežan pristup radi održavanja.
Česta pitanja
Koja je razlika između ugradnog i nadgradnog rastera?
Ugradni raster postavlja se u otvor spuštenog plafona, dok se nadgradni model montira direktno na čvrstu površinu i njegovo kućište ostaje vidljivo.
Šta znači oznaka 4 × 18 W?
Oznaka znači da je svetiljka predviđena za četiri cevi nazivne snage 18 W.
Koja je razlika između T5 i T8 cevi?
T5 cev je tanja i obično koristi G5 grlo, dok T8 cev ima veći prečnik i najčešće koristi G13 grlo. Nisu direktno međusobno zamenljive.
Da li se cevi dobijaju uz raster?
Zavisi od konkretnog proizvoda. Pre poručivanja treba proveriti da li su izvori svetlosti uključeni ili se kupuju odvojeno.
Da li fluorescentne cevi mogu da se zamene LED cevima?
Moguće je samo ako su grlo, način napajanja i električna instalacija kompatibilni sa izabranom LED cevi. Eventualnu prepravku treba da izvrši stručno lice.
Da li je aluminijumski raster bolji od opalnog difuzora?
Nije univerzalno bolji. Aluminijumski raster usmerava svetlost i ograničava direktan pogled prema cevima, dok opalni difuzor pruža mekšu i vizuelno ujednačeniju svetleću površinu.
Da li je IP20 dovoljan za kancelariju?
IP20 najčešće odgovara suvim kancelarijskim prostorima. Nije namenjen vlazi, pranju, spoljašnjoj montaži ili veoma prašnjavom okruženju.
Koliko raster svetiljki je potrebno za kancelariju?
Broj zavisi od dimenzija prostorije, visine, svetlosnog fluksa, optike, rasporeda stolova i potrebne osvetljenosti. Za pouzdan odgovor potreban je svetlotehnički proračun.
Zaključak
Prilikom izbora rastera i kancelarijske svetiljke potrebno je proveriti način montaže, tačne dimenzije, broj i vrstu cevi, snagu, tip grla, balast, raster ili difuzor i IP zaštitu.
Ugradni rasteri pogodni su za modularne spuštene plafone, dok su nadgradni modeli praktični za čvrste plafone bez pripremljenog otvora.
T5 i T8 cevi, kao i G5 i G13 grla, nisu međusobno zamenljivi. Pre kupovine treba proveriti i da li se cevi isporučuju uz svetiljku.
Pogledajte ponudu rastera i kancelarijskih svetiljki i izaberite model koji odgovara plafonu, postojećoj instalaciji i nameni prostora.
