Kako izabrati linijske LED svetiljke i LED strele

Linijske LED svetiljke koriste se kada je potrebno ravnomerno, funkcionalno i vizuelno povezano osvetljenje. Zahvaljujući izduženom obliku mogu pratiti radne stolove, police, prodajne prolaze, hodnike i arhitektonske linije prostora.

U ponudi se nalaze samostalne linijske svetiljke, kompaktni T5 modeli, svetiljke poznate kao LED strele i modularni sistemi koji se mogu povezivati u duže prave linije ili složenije oblike.

Pri izboru nije dovoljno gledati samo dužinu ili snagu. Potrebno je razmotriti svetlosni fluks, temperaturu boje, način montaže, mogućnost povezivanja, tip napajanja, IP zaštitu, dimenzije profila, dodatnu opremu i namenu prostora.

Ako planirate osvetljenje celog poslovnog ili proizvodnog objekta, prvo pročitajte vodič Kako izabrati industrijsku i tehničku rasvetu.

Šta su linijske LED svetiljke?

Linijska LED svetiljka ima izduženo kućište u kojem su smešteni LED modul, drajver i difuzor. Za razliku od jedne tačkaste lampe, svetlost se emituje duž većeg dela svetiljke.

Takva konstrukcija omogućava:

• ravnomernije osvetljenje duž radne površine;
• formiranje neprekidnih svetlosnih linija;
• vizuelno produžavanje prostorije;
• povezivanje više svetiljki;
• pravljenje L, T, Y ili X rasporeda;
• nadgradnu, viseću ili, kod pojedinih modela, ugradnu montažu;
• kombinovanje opšteg i dekorativnog osvetljenja.

Linijska svetiljka može biti jednostavan gotov model sa sopstvenim prekidačem ili deo modularnog sistema sa odvojenim profilima, LED modulima, konektorima, rozetnama, napojnim elementima, završnim kapama i difuzorima.

Šta znači naziv LED strela?

U ovoj kategoriji naziv LED strela koristi se za usku, ravnu linijsku LED svetiljku. Ne odnosi se na svetleći znak u obliku strelice za pokazivanje smera.

LED strele u ponudi mogu imati različite dužine i snage, na primer približno:

• 300 mm i 4 W;
• 570 mm i 10 W;
• 870 mm i 14 W;
• 1.180 mm i 18 W.

Dostupne su u toploj, neutralnoj i hladnoj boji svetlosti. Njihov tanak profil omogućava postavljanje ispod polica, iznad radnih površina, u hodnicima, pomoćnim prostorijama i drugim mestima na kojima je potrebno jednostavno linearno osvetljenje.

Pre kupovine proverite stvarnu dužinu, širinu, način montaže i mogućnost povezivanja konkretnog modela.

Gde se koriste linijske svetiljke?

Linijske LED svetiljke koriste se u stambenim, poslovnim, prodajnim i tehničkim prostorima.

Najčešće se postavljaju u:

• kancelarijama;
• konferencijskim salama;
• prodavnicama i izložbenim salonima;
• hodnicima;
• recepcijama;
• restoranima i ugostiteljskim objektima;
• radionicama;
• magacinima;
• pomoćnim prostorijama;
• kuhinjama;
• garderoberima;
• iznad prodajnih polica;
• ispod visećih elemenata;
• arhitektonski uređenim enterijerima.

Za veliku halu sa visokim plafonom češće se koriste snažnije High-bay LED svetiljke, dok linijska rasveta odgovara nižim prostorima, prolazima, radnim zonama i projektima u kojima je važna neprekidna svetlosna linija.

Samostalna ili modularna linijska svetiljka?

Pre izbora treba odrediti da li je potrebna samostalna svetiljka ili sistem sastavljen od više elemenata.

Samostalne linijske svetiljke

Samostalni modeli predstavljaju kompletne svetiljke sa kućištem, LED izvorom, drajverom i difuzorom.

Pogodne su kada je potrebno:

• brzo i jednostavno postavljanje;
• osvetljenje jedne radne površine;
• zamena stare svetiljke;
• svetlo ispod police ili elementa;
• osvetljenje hodnika ili pomoćne prostorije;
• pojedinačno uključivanje pomoću ugrađenog prekidača.

Kod njih treba proveriti da li je priključni kabl uključen, da li imaju prekidač i da li podržavaju direktno povezivanje sa drugom svetiljkom.

Modularni linijski sistemi

Modularni sistem omogućava formiranje dužih linija i različitih geometrijskih rasporeda.

Može obuhvatiti:

• ravne linijske svetiljke;
• odvojene LED module;
• L konektore za ugao od 90°;
• T konektore;
• Y konektore;
• X konektore;
• ravne I spojeve;
• napojne konektore;
• rozetne ili baze;
• završne kape;
• difuzore;
• sajle i pribor za vešanje.

Svi elementi moraju pripadati kompatibilnom sistemu. Sličan izgled ili ista boja kućišta ne znače da se proizvodi mogu mehanički i električno povezati.

Izbor dužine

Dužina svetiljke utiče na izgled, raspodelu svetlosti i mogućnost uklapanja u prostor.

U ponudi se mogu pronaći kompaktni modeli od približno 0,3 ili 0,6 metara, standardne svetiljke od oko 1,2 i 1,5 metara, kao i duži elementi od približno 2,4 metra.

Kraći modeli pogodni su za:

• police;
• kuhinjske elemente;
• vitrine;
• manje radne površine;
• garderobere;
• pomoćne prostorije.

Modeli od 1,2 ili 1,5 metara često se koriste u kancelarijama, prodavnicama, hodnicima i radnim prostorima.

Duži modeli ili povezani sistemi koriste se kada treba napraviti izraženu neprekidnu svetlosnu liniju.

Pre poručivanja izmerite:

• raspoloživu dužinu;
• razmak između tačaka montaže;
• položaj napajanja;
• mesto za konektore;
• udaljenost od zida;
• visinu vešanja;
• prostor za završne kape.

Kod više povezanih elemenata uračunajte dimenzije konektora i eventualne razmake između profila.

Snaga nije jedini kriterijum

Linijske LED svetiljke mogu imati veoma različite snage. Kompaktni modeli mogu koristiti svega nekoliko vati, dok duge profesionalne svetiljke mogu imati 40, 60, 80 W ili više.

Pojedini modeli omogućavaju izbor između više nivoa snage, na primer:

• 20, 30 ili 40 W;
• 33, 40, 42 ili 45 W;
• 40, 50 ili 60 W;
• 50, 55, 60 ili 63 W.

Podesiva snaga može biti korisna kada se isti model koristi u prostorima različite veličine ili kada konačan nivo osvetljenja treba prilagoditi nakon montaže.

Ipak, dva modela jednake snage ne moraju proizvoditi istu količinu svetlosti. Zbog toga uz vate treba proveriti i svetlosni fluks izražen u lumenima.

Svetlosni fluks i efikasnost

Lumeni pokazuju koliko svetlosti svetiljka proizvodi, dok vati pokazuju njenu potrošnju.

Svetlosna efikasnost izražava se u lumenima po vatu. Efikasnija svetiljka može dati više svetlosti uz istu potrošnju.

Pri poređenju proverite:

• ukupan broj lumena;
• svetlosnu efikasnost;
• snagu;
• dužinu svetleće površine;
• ugao rasipanja;
• kvalitet difuzora;
• temperaturu boje;
• način montaže.

Kod veoma duge svetiljke važna je i ravnomernost duž celog profila. Slabiji krajevi, vidljive svetle tačke ili neujednačen difuzor mogu umanjiti vizuelni kvalitet sistema.

Temperatura boje

Linijske svetiljke dostupne su u različitim temperaturama boje.

Toplo bela svetlost – oko 3000 K

Topla svetlost stvara prijatniju i opušteniju atmosferu. Pogodna je za:

• ugostiteljske objekte;
• hotele;
• salone;
• stambene prostorije;
• dekorativno osvetljenje;
• prostore sa drvetom i toplim materijalima.

Neutralno bela svetlost – oko 4000 K

Neutralna bela svetlost predstavlja čest izbor za kancelarije, prodajne objekte i radne prostore. Pruža jasnu vidljivost bez izrazito hladnog izgleda.

Može odgovarati:

• kancelarijama;
• hodnicima;
• prodavnicama;
• radionicama;
• recepcijama;
• izložbenim prostorima.

Hladno bela svetlost – od 6000 do 6500 K

Hladna svetlost deluje izraženije i tehničkije. Može se koristiti u pomoćnim, skladišnim i pojedinim radnim prostorima.

Nije automatski bolja samo zato što vizuelno deluje jače. U kancelariji, salonu ili ugostiteljskom prostoru može biti manje prijatna od neutralnog svetla.

CCT modeli

Pojedine linijske svetiljke omogućavaju izbor između više temperatura boje, na primer 3000, 4000 i 5000 ili 6000 K.

Takav model može olakšati nabavku i naknadno prilagođavanje enterijeru. Temperatura boje obično se podešava prekidačem na svetiljci ili drajveru, prema uputstvu proizvođača.

Podešavanje treba izvršiti pre konačne montaže i uz isključeno napajanje.

Indeks reprodukcije boje

CRI ili Ra pokazuje koliko prirodno izgledaju boje pod svetlom.

Vrednost od najmanje 80 može odgovarati standardnim kancelarijama, hodnicima i tehničkim prostorima. CRI od 90 ili više poželjan je kada su važne boje proizvoda i materijala.

Viši CRI posebno je koristan u:

• prodavnicama odeće;
• izložbenim salonima;
• kozmetičkim salonima;
• galerijama;
• prostorima za završnu obradu;
• dizajnerskim studijima;
• prostorima za kontrolu kvaliteta.

Ne treba procenjivati kvalitet boja samo prema temperaturi svetlosti. Dve svetiljke od 4000 K mogu imati različitu reprodukciju boja.

Ugao rasipanja svetlosti

Širi ugao, na primer oko 120°, pogodan je za opšte i ravnomerno osvetljenje. Uža ili asimetrična optika može usmeriti svetlost prema određenoj površini ili prolazu.

Izbor ugla zavisi od:

• visine montaže;
• širine prostorije;
• razmaka između svetiljki;
• položaja radnih površina;
• potrebne ravnomernosti;
• prisustva polica i regala;
• mogućnosti zaslepljivanja.

Linijska svetiljka ne treba da se bira samo prema ukupnom broju lumena. Neodgovarajuća optika može stvoriti veoma svetlu zonu neposredno ispod svetiljke i tamnije površine sa strane.

Nadgradna montaža

Nadgradna linijska svetiljka postavlja se direktno na plafon, zid, donju stranu police ili drugu čvrstu površinu.

Prednosti nadgradne montaže su:

• jednostavnija instalacija;
• manja ukupna visina sistema;
• pogodnost za niže plafone;
• lakši pristup;
• mogućnost postavljanja ispod elemenata i polica.

Pre montaže proverite položaj kabla, vrstu podloge, nosače i potreban prostor za otvaranje ili servisiranje svetiljke.

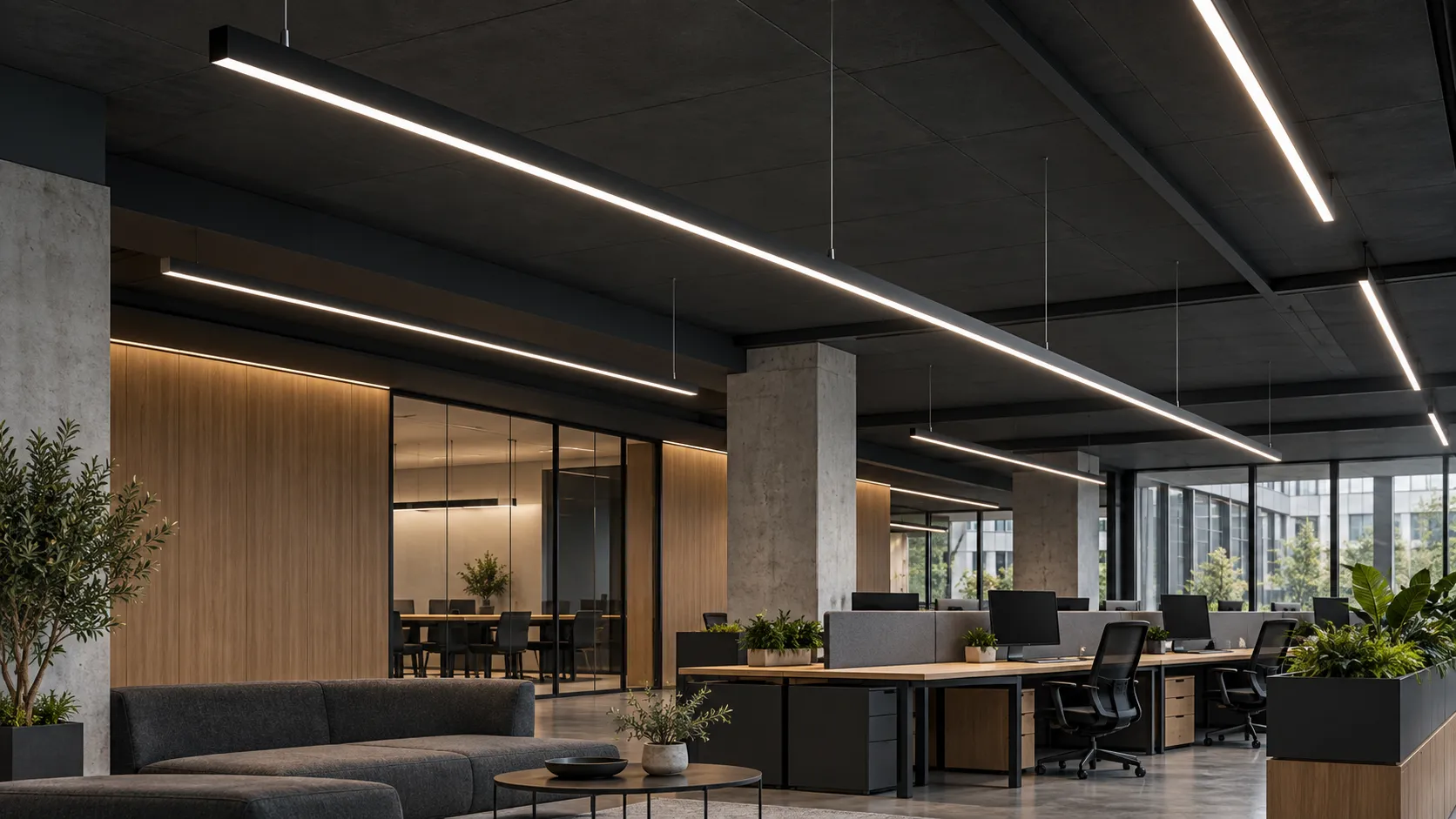

Viseća montaža

Viseća linijska svetiljka postavlja se na sajle ili druge odgovarajuće nosače.

Pogodna je za:

• kancelarije;
• recepcije;
• prodajne prostore;
• konferencijske sale;
• prostore sa višim plafonom;
• arhitektonske svetlosne kompozicije.

Visina vešanja utiče na osvetljenost radne površine, širinu pokrivanja i mogućnost zaslepljivanja.

Sve sajle treba pravilno nivelisati kako bi duži profili ostali ravni. Potrebno je proveriti nosivost plafona, masu svih elemenata i položaj napojne rozete.

Ugradna montaža

Pojedini sistemi omogućavaju ugradnju u plafon ili drugu pripremljenu površinu.

Pre izbora treba proveriti:

• dimenzije otvora;
• dubinu prostora iza plafona;
• položaj drajvera;
• mogućnost hlađenja;
• način pričvršćivanja;
• pristup radi održavanja;
• kompatibilnost profila i plafonske konstrukcije.

Dimenzije svetiljke i dimenzije potrebnog otvora nisu uvek iste.

Povezivanje više svetiljki

Kod povezivih T5 i modularnih linijskih sistema važno je proveriti maksimalan dozvoljeni broj elemenata na jednom napajanju.

Na ukupan broj utiču:

• snaga pojedinačne svetiljke;
• ukupna struja;
• tip konektora;
• presek provodnika;
• način napajanja;
• ograničenje proizvođača;
• dužina sistema.

Ne treba pretpostaviti da se neograničen broj svetiljki može povezati samo zato što konektori fizički odgovaraju.

Kod modularnih sistema treba unapred nacrtati raspored i odrediti:

• početnu tačku napajanja;
• smer svake linije;
• broj ravnih elemenata;
• broj L, T, Y ili X konektora;
• položaj završnih kapa;
• broj rozeta;
• dužinu difuzora;
• nosače ili sajle.

L, T, Y i X konektori

Konektori omogućavaju menjanje pravca i grananje sistema.

• L konektor formira ugao od približno 90°.
• T konektor spaja tri pravca.
• Y konektor omogućava grananje pod drugačijim uglovima.
• X konektor povezuje četiri pravca.
• I konektor nastavlja pravu liniju.

Pojedini konektori mogu biti svetleći, dok drugi služe samo za mehaničko i električno povezivanje. To utiče na kontinuitet svetlosne linije.

Obavezno proverite boju, seriju, dimenzije i električnu kompatibilnost konektora sa svetiljkama.

Difuzor

Difuzor prekriva LED izvor i pomaže da se svetlost ravnomernije rasporedi.

Može:

• smanjiti vidljivost pojedinačnih LED tačaka;
• ublažiti direktan odsjaj;
• zaštititi unutrašnjost profila;
• napraviti ujednačeniju svetlosnu liniju;
• uticati na ugao i količinu svetlosti.

Matirani ili opalni difuzor obično pruža mekši izgled, ali može smanjiti izlaznu količinu svetlosti u odnosu na potpuno providan poklopac.

Difuzor mora odgovarati širini i konstrukciji konkretnog profila. Ako se isporučuje u dužem komadu, treba ga precizno izmeriti i iseći odgovarajućim alatom.

IP zaštita

Mnoge dekorativne i kancelarijske linijske svetiljke imaju IP20 zaštitu. Takvi modeli namenjeni su suvim unutrašnjim prostorima.

IP20 nije predviđen za:

• spoljašnju montažu;
• pranje vodom;
• vlažne prostorije;
• prostore sa velikom količinom prašine;
• mesta izložena kondenzaciji;
• direktan kontakt sa vlagom.

Za zahtevnije uslove mogu se koristiti modeli sa IP65 zaštitom, ali treba proveriti zaštitu celog sistema, uključujući konektore, završetke, kablove i mesto priključenja.

IP65 ne znači da je proizvod namenjen trajnom potapanju ili radu u svakoj spoljašnjoj sredini.

Napon napajanja

Većina gotovih linijskih svetiljki radi na mrežnom naponu, dok pojedini tanki ili specijalizovani sistemi koriste 24 V DC.

Kod niskonaponskog sistema potreban je odgovarajući drajver ili napajanje.

Proverite:

• ulazni napon;
• izlazni napon drajvera;
• ukupnu snagu priključenih svetiljki;
• rezervu u snazi napajanja;
• polaritet;
• maksimalnu dužinu kabla;
• dozvoljen pad napona;
• mesto postavljanja drajvera;
• mogućnost ventilacije i servisa.

Svetiljka od 24 V ne sme se direktno priključiti na mrežni napon od 230 V.

Boja i dimenzije profila

Linijske svetiljke dostupne su u beloj, crnoj, sivoj, srebrnoj i kombinovanim bojama.

Beli profil diskretnije se uklapa u svetao plafon. Crni profil stvara snažniji grafički kontrast i često se koristi u modernim poslovnim i prodajnim enterijerima.

Pored boje, proverite:

• širinu profila;
• visinu profila;
• ukupnu dužinu;
• dimenzije rozete;
• izgled završnih kapa;
• boju kabla i sajli;
• dimenzije konektora.

Profili iz različitih serija mogu imati različitu širinu čak i kada su iste dužine i sličnog izgleda.

Zaslepljivanje i položaj svetiljke

Duga svetleća površina može biti prijatna i ravnomerna, ali pogrešno postavljena svetiljka može izazvati odsjaj.

Posebno treba obratiti pažnju na položaj u odnosu na:

• računarske monitore;
• radne stolove;
• staklene površine;
• ogledala;
• sjajne police;
• pravac gledanja kupaca;
• recepcijske pultove.

U kancelariji svetiljke treba rasporediti tako da se ne stvaraju jake refleksije na ekranima. U prodavnici je potrebno uskladiti opštu linijsku rasvetu sa akcentnim svetlom usmerenim prema proizvodima.

Planiranje rasporeda

Pre kupovine napravite jednostavan plan plafona ili zida.

Ucrtajте:

• dimenzije prostorije;
• položaj nameštaja;
• radne površine;
• police i regale;
• postojeće električne izvode;
• ventilacione otvore;
• sprinkler sistem;
• grede;
• kamere;
• detektore;
• smer otvaranja vrata.

Nakon toga odredite početak i kraj svake svetlosne linije.

Kod složenog sistema treba izbegavati improvizaciju tokom montaže. Nedostajući konektor, završna kapa ili napojni element može zaustaviti ceo posao.

Svetlotehnički proračun

Za veći poslovni ili prodajni prostor preporučuje se svetlotehnički proračun.

Proračun može pokazati:

• potreban broj svetiljki;
• odgovarajuću snagu;
• prosečnu osvetljenost;
• ravnomernost;
• razmak između linija;
• visinu vešanja;
• moguća mesta zaslepljivanja;
• potrebnu temperaturu i kvalitet svetlosti.

Linijske svetiljke često imaju i arhitektonsku ulogu, ali vizuelno atraktivan raspored mora istovremeno obezbediti dovoljno funkcionalnog svetla.

Instalacija

Električno povezivanje treba da izvrši kvalifikovano stručno lice.

Pre montaže potrebno je:

• isključiti napajanje;
• proveriti napon;
• pročitati uputstvo;
• potvrditi kompatibilnost elemenata;
• proveriti nosivost podloge;
• rasporediti nosače;
• obeležiti položaj svetiljki;
• proveriti pravac konektora;
• podesiti snagu i temperaturu boje, ako model to omogućava;
• ispitati sistem pre završnog zatvaranja.

Kod dužih visećih sistema potrebno je posebno pažljivo nivelisanje. Mala razlika u visini može biti veoma vidljiva kada se više profila nalazi u istoj liniji.

Održavanje

Linijske LED svetiljke ne zahtevaju čestu zamenu izvora, ali ih treba povremeno pregledati i očistiti.

Proveravajte:

• prašinu na difuzoru;
• stabilnost nosača;
• zategnutost sajli;
• spojeve između elemenata;
• stanje kabla;
• promenu boje svetlosti;
• smanjenje intenziteta;
• treperenje;
• pregrevanje;
• pojavu tamnih delova u svetlosnoj liniji.

Čišćenje treba obavljati uz isključeno napajanje, mekom krpom i sredstvom koje neće oštetiti difuzor ili završnu obradu profila.

Posebne i UV-C svetiljke

U kategoriji se mogu nalaziti i specijalizovani proizvodi koji po obliku podsećaju na linijske svetiljke, ali nisu namenjeni standardnom osvetljenju.

UV-C germicidne svetiljke ne treba posmatrati kao običnu rasvetu. Njihova namena, način upravljanja i bezbednosni zahtevi znatno se razlikuju.

Takav proizvod treba koristiti isključivo prema dokumentaciji proizvođača i odgovarajućim stručnim procedurama. Ne treba ga uključivati u prisustvu ljudi ili koristiti kao zamenu za standardnu linijsku svetiljku.

Najčešće greške

Najčešće greške pri izboru linijske rasvete su:

• izbor samo prema dužini;
• poređenje samo prema vatima;
• zanemarivanje broja lumena;
• pogrešna temperatura boje;
• neproveren CRI;
• kupovina nekompatibilnih konektora;
• mešanje elemenata različitih serija;
• pogrešan broj L, T, Y ili X spojeva;
• zaboravljene završne kape;
• neplaniran položaj napajanja;
• nedovoljan broj nosača ili sajli;
• povezivanje prevelikog broja svetiljki;
• korišćenje IP20 modela u vlažnom prostoru;
• direktno priključenje 24 V proizvoda na mrežni napon;
• postavljanje svetiljke tako da se reflektuje u monitorima;
• nepristupačan položaj drajvera;
• podešavanje snage ili CCT prekidača tek nakon teške montaže;
• izbor svetiljke bez plana kompletnog sistema.

Česta pitanja

Koja dužina linijske LED svetiljke je najbolja?

Dužina zavisi od radne površine, dimenzija prostorije i željenog rasporeda. Kraći modeli odgovaraju policama i manjim površinama, dok su svetiljke od 1,2 ili 1,5 metara čest izbor za kancelarije, hodnike i prodajne prostore.

Šta je LED strela?

LED strela je naziv za usku, izduženu linijsku LED svetiljku. U ovom slučaju naziv ne označava signalni znak u obliku strelice.

Mogu li se linijske svetiljke povezivati?

Mogu ako je konkretan model predviđen za povezivanje. Potrebno je proveriti kompatibilne konektore i maksimalan broj ili ukupnu snagu svetiljki na jednom napajanju.

Da li mogu da spojim elemente različitih proizvođača?

To se ne preporučuje bez izričite potvrde kompatibilnosti. Dimenzije, kontakti, raspored provodnika i način pričvršćivanja mogu biti različiti.

Koja boja svetlosti je najbolja za kancelariju?

Neutralno bela svetlost oko 4000 K čest je izbor za kancelarije. Pored temperature boje treba proveriti CRI, zaslepljivanje, treperenje i ravnomernost.

Da li je IP20 dovoljan?

IP20 odgovara suvim zatvorenim prostorima. Za vlagu, prašinu ili spoljašnje uslove potreban je model sa odgovarajuće višom zaštitom.

Da li su linijske svetiljke dimabilne?

Samo ako su svetiljka i njen drajver označeni kao dimabilni i kompatibilni sa odgovarajućim sistemom upravljanja. Većina standardnih modela ne treba da se priključuje na dimer bez prethodne provere.

Šta treba kupiti za modularni sistem?

Pored ravnih svetiljki ili LED modula mogu biti potrebni napojni konektor, rozeta, ravni i ugaoni spojevi, završne kape, difuzor, nosači, sajle i odgovarajući kablovi.

Da li su linijske svetiljke pogodne za hale?

Mogu odgovarati nižim halama, prolazima i radnim linijama. Za veoma visoke objekte i velike otvorene površine često su prikladnije High-bay svetiljke ili namenski industrijski linijski sistemi.

Za poslovne prostore sa modularnim spuštenim plafonom pogledajte i vodič za izbor rastera i kancelarijskih svetiljki.

Ako se linijska rasveta postavlja u prostoru izloženom vlazi, prašini ili prljavštini, razmotrite modele sa odgovarajućom IP zaštitom. Pogledajte vodič Kako izabrati vodootporne armature.

Zaključak

Pri izboru linijske LED svetiljke treba razmotriti dužinu, snagu, svetlosni fluks, efikasnost, temperaturu boje, CRI, ugao svetlosti, način montaže, napon i IP zaštitu.

Kod modularnog sistema posebno su važni kompatibilni konektori, napajanje, završne kape, difuzori, rozete i nosači. Kompletan raspored treba nacrtati pre poručivanja kako bi svi pravci i spojevi bili pravilno određeni.

LED strele predstavljaju praktično rešenje za jednostavno linearno osvetljenje, dok modularni sistemi omogućavaju formiranje dugih linija i složenih L, T, Y ili X kompozicija.

Pogledajte ponudu linijskih svetiljki i LED strela i izaberite dužinu, snagu, boju svetlosti i način povezivanja koji odgovaraju vašem prostoru.
